Prípady aplikácií, výhody a návrh konštrukcie kondenzátorov tenkých filmov vo fotovoltaických invertoroch

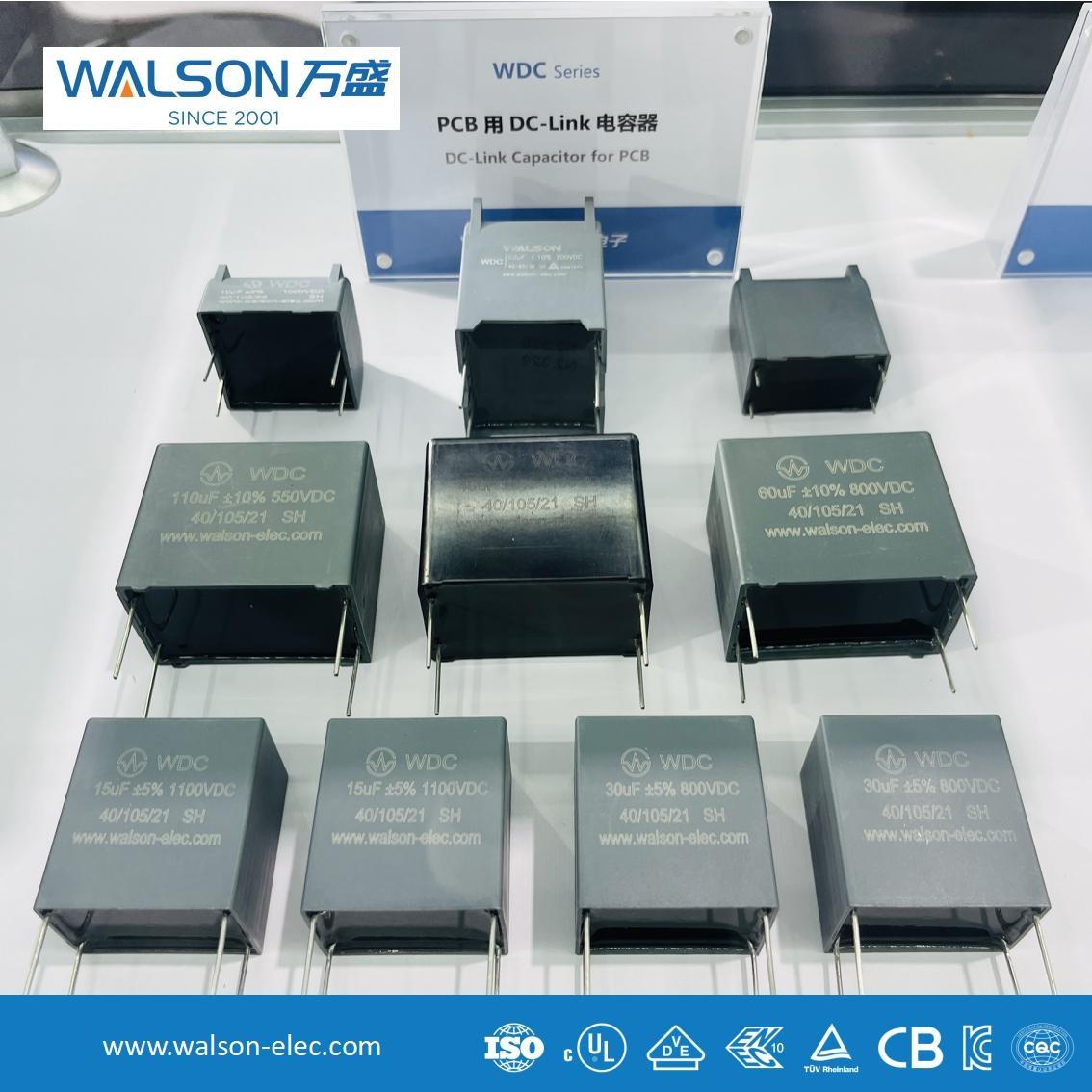

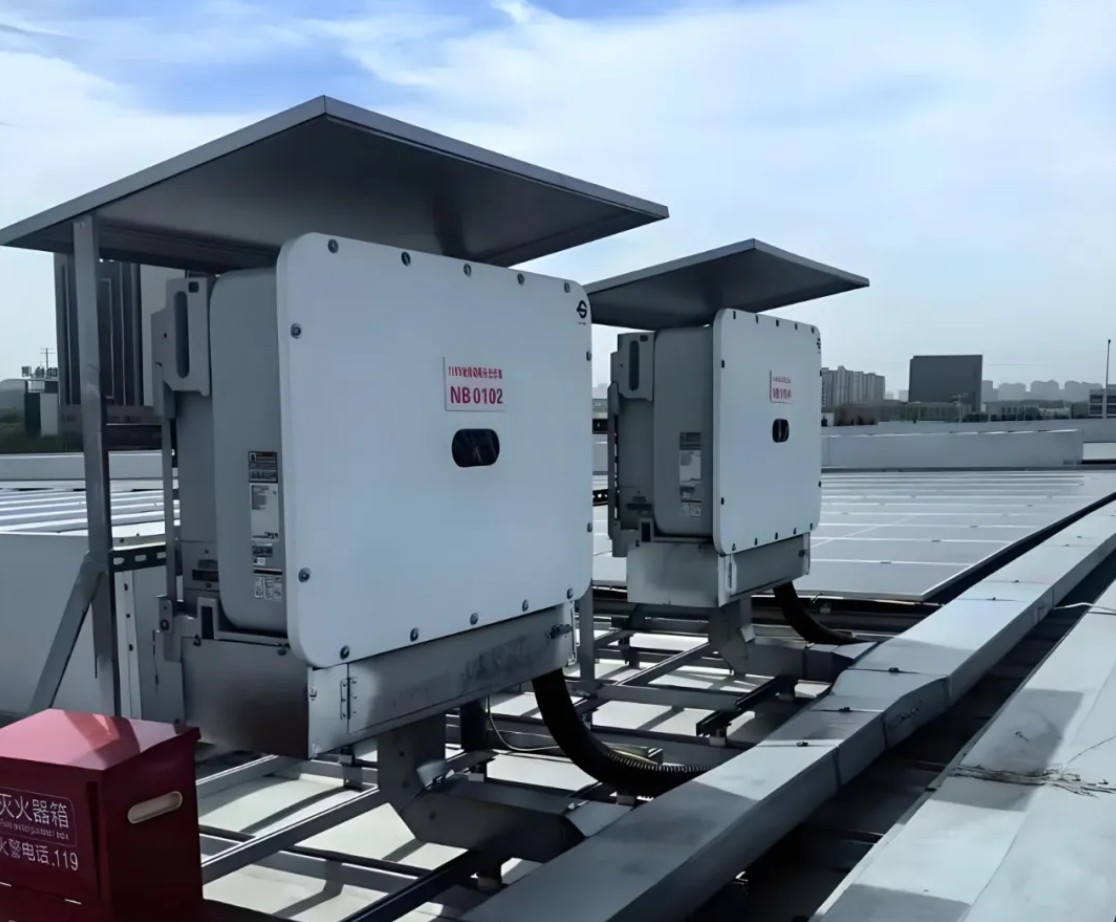

Filmové kondenzátory sú kritické u fotovoltaických invertorov, najmä pri manipulácii s vysokými vlnovými prúdmi. Ako príklad, ktorý vezme ako príklad meniča 100 kW, musí kondenzátor DC-Link vydržať maximálny prúd zvlnenia 220a (za nízkeho napätia a podmienok plného výkonu). Aby sa zabezpečila spoľahlivosť, dizajn vyžaduje maržu, pričom skutočná schopnosť prúdu zvlnenia presahuje 300a.

Hodnota kapacity má minimálny vplyv na napätie zbernice. Napríklad pri spínacej frekvencii 5 kHz sú kolísanie napätia (AV) zanedbateľné aj s rôznou kapacitou. Zameriava sa teda na kapacitu, ale na schopnosť zvlnenia kondenzátora. ESR (ekvivalentná sériová rezistencia) kondenzátorov filmových kondenzátorov je kľúčovým parametrom - Lower ESR umožňuje vyšší prúd zvlnenia a znižuje počet potrebných paralelných kondenzátorov. Napríklad kondenzátor 420 μF/1100V s ESR 1,2MΩ má hodnotenie jednej jednotky 60A (pri 70 ° C) a päť paralelných jednotiek môže spĺňať požiadavku 300A.

Riešenie teploty je rovnako dôležité. Teplota jadra musí zostať pod 85 ° C (s teplotou puzdra 70 ° C), aby sa zabezpečila dlhovekosť a výkon. Optimalizáciou ESR a tepelného dizajnu je možné minimalizovať počet paralelných jednotiek, čím sa znižuje náklady a veľkosť. Stručne povedané, základné kritériá pre kondenzátory DC-Link vo FV meničoch sú vysoké zvlnené prúdové schopnosti a nízke charakteristiky ESR
