Utesnený jedno/trojfázový AC filtračný kondenzátor série WAS- Wuxi Walson Electronics Co., Ltd

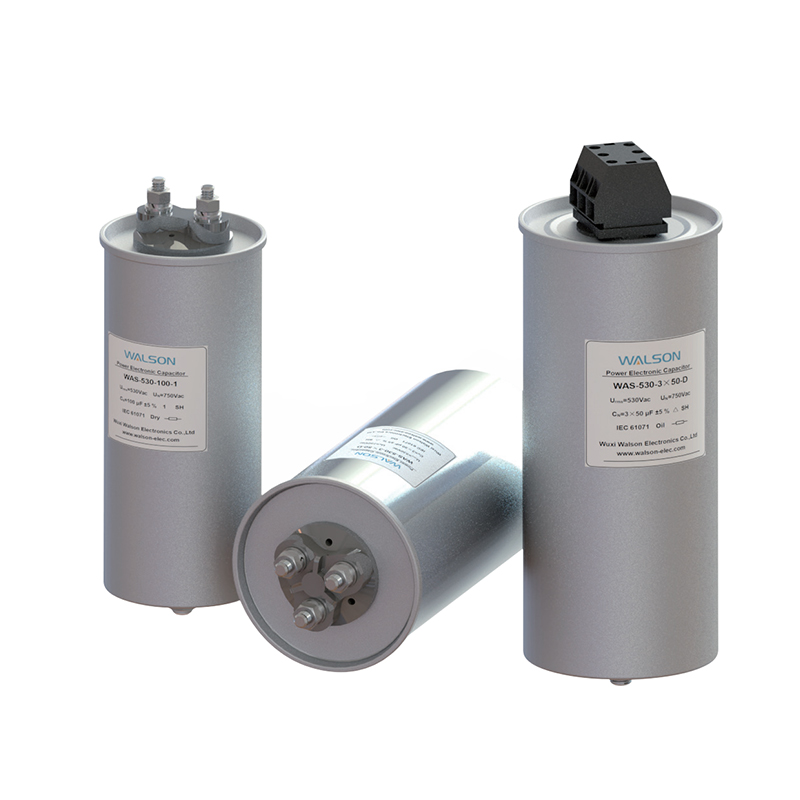

Utesnený jedno/trojfázový AC filtračný kondenzátor série WAS

Vlastnosti:

Metalizovaná polypropylénová fólia s vysokým výkonom

Valcovité puzdro z extrudovaného hliníka, tesne uzavreté

Voliteľné suché plnenie, dobrý antivibračný výkon a žiadny únik

Voliteľná olejová náplň, nižšia hmotnosť a lepší odvod tepla

Nízky rozptylový faktor, vysoká odolnosť voči impulznému prúdu

Dobrá samoliečba a odolnosť voči napätiu

Pretlakový odpojovač, bezpečnejší a spoľahlivejší

Prachový kryt alebo svorky chránené pred nebezpečenstvom úrazu elektrickým prúdom

Špecifikácia

Odkaz na štandard	GB/T 17702（IEC61071））,voliteľné GB/T 12747（idt IEC 60831）
Menovité napätie RMS	250Vac - 1200Vac
Typ pripojenia	Jednofázové alebo trojfázové s typom pripojenia △ Y alebo Yn
Klimatická kategória	40/85/56
Menovitá frekvencia	50 alebo 60 Hz
Prepätie Umax	1,1 Urms: 8 h/d, 1,15 Urms: 30 min/d, 1,2 Urms: 5 min/d,
Prepätie Umax	1,3 Urms: 1 min/d, 1,5 Urms: 100 ms × 1000 krát
Rozsah kapacity	10μF až 600μF
Tolerancia kapacity	±5%,±10% alebo iné
Dielektrický disipačný faktor	0.0002
Test napätia medzi svorkami	2,15 U _rms 1,5 U _N （50/60 Hz）, 10 s
Test napätia medzi svorkami a puzdrom	4 000 Vac） (50/60 Hz）), 10 s
Izolačný odpor	≥10 000 s (20 ℃, 500 V, 1 min)
Rozsah prevádzkových teplôt	-40 ℃ – 85 ℃
Rozsah skladovacích teplôt	-40 ℃ – 85 ℃
Maximálna nadmorská výška	2 000 m: (žiadne zníženie výkonu prúdu)
Maximálna nadmorská výška	2 000 m až 4 000 m: faktor stúpania 3 % na 500 m pre prúd)
Očakávaná životnosť	Typ sušenia：100 000 h @ △C/C≤5 % 0,8 U _rms , Θhs≤70 ℃ Typ oleja：60 000 h @ △C/C≤5 % U _rms , Θhs≤70 ℃
Očakávaná životnosť
Spôsob chladenia	Prirodzene alebo nútene chladené
Bezpečnosť	Samoopravná vlastnosť a pretlakový odpojovač
Dielektrikum	Polypropylénová fólia
Prípad	Extrudovaná valcová hliníková plechovka
Terminály	Skrutka: 6N·m pre M8，8N·m pre M10（suchý typ）；4N·m pre M8，6N·m pre M10（olejový typ） Svorky: 2N·m pre M5，3N·m pre M6
Terminály
Impregnácia	Polyuretán alebo olej

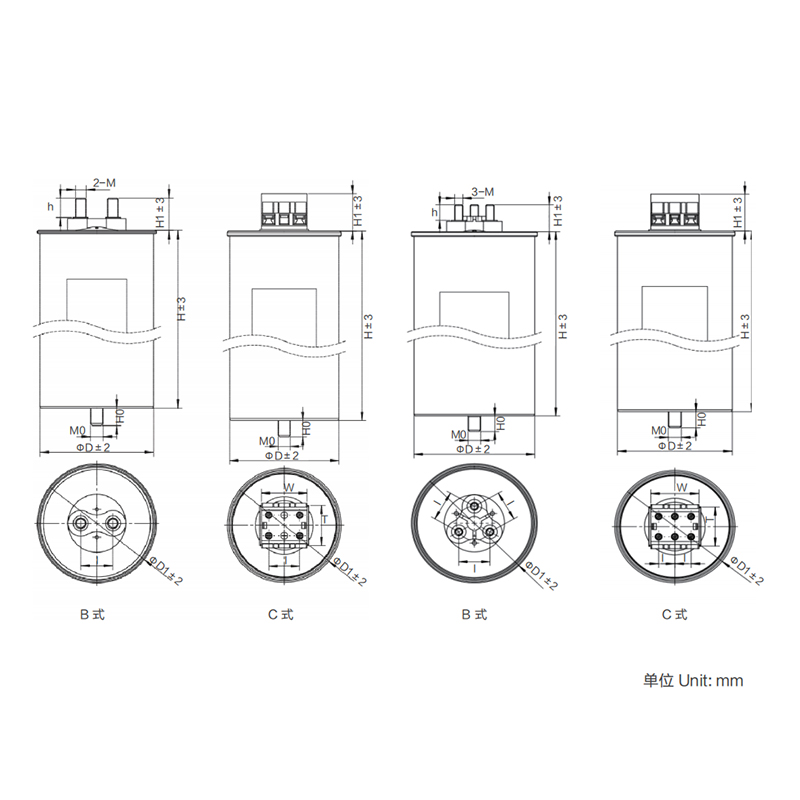

Rozmery(mm)

	C _N (uf)	D (mm)	H (mm)	R _siež (MΩ)	Ls (NH)	R _th (K/w)	l _n	l _maximálny	Ed (ka)	Îs (ka)	M (kg)
	C _N (uf)	D (mm)	H (mm)	R _siež (MΩ)	Ls (NH)	R _th (K/w)	l _n	l _maximálny	Ed (ka)	Îs (ka)	M (kg)
U _rms = 230VAC U _n = 325VAC USA = 700 V	3 × 84	76	200	3 × 1,5	100	4.5	11	3 × 34	1.6	4.8	1.1
	3 × 105	76	230	3 × 1,6	120	4	13	3 × 36	1.5	4.5	1.2
	3 × 160	86	230	3 × 1,2	120	3.5	20	3 × 43	2.3	6.9	1.6
	3 × 250	116	200	3 × 0,8	110	3.1	31	3 × 53	3	9	2.4
	3 × 330	116	230	3 × 0,9	130	2.7	41	3 × 54	4.8	14.4	2.5
U _rms = 440VAC U _n = 625 VAC USA = 1300V	3 × 13	76	140	3 × 1,8	100	6.2	2	3 × 22	0.8	2.4	0.9
	3 × 16,5	76	140	3 × 1,5	100	5.6	2	3 × 25	1.1	3.3	0.9
	3 × 26,5	76	200	3 × 2,3	100	4.4	4	3 × 25	0.8	2.4	1.2
	3 × 33	76	200	3 × 1,9	100	4	5	3 × 28	1	3	1.2
	3 × 50	86	200	3 × 1,4	110	3.4	7	3 × 34	1.5	4.5	1.4
	3 × 66	86	230	3 × 1,5	120	2.9	9	3 × 36	1.4	4.2	1.7
	3 × 83	116	200	3 × 1,1	110	3.1	11	3 × 40	2.4	7.2	2.4
	3 × 100	116	200	3 × 1,0	110	2.8	14	3 × 43	2.9	8.7	2.4
	3 × 133	136	200	3 × 0,9	120	2.5	18	3 × 46	3.9	11.7	3.3
	3 × 154	136	200	3 × 0,8	120	2.3	21	3 × 48	4	12	3.3
	3 × 170	136	230	3 × 0,9	130	2.2	24	3 × 45	4.5	13.5	3.8
U _rms = 540VAC U _n = 760VAC US = 1600 V	3 × 19	76	170	3 × 1,0	110	5.1	3	3 × 32	1	3	1
	3 × 23	76	170	3 × 1,0	110	5	4	3 × 33	1.2	3.6	1.2
	3 × 39	86	200	3 × 0,9	110	4	7	3 × 39	1.4	4.2	1.7
	3 × 48	86	230	3 × 1,0	120	3.6	8	3 × 40	1.3	3.9	1.9
	3 × 96	116	230	3 × 0,8	130	3	16	3 × 45	2.3	6.9	2.8
U _rms = 690VAC U _n = 980VAC US = 2000V	3 × 33,5	116	170	3 × 0,8	110	3.5	7	3 × 42	1.6	4.8	2.2
	3 × 38	116	200	3 × 0,8	110	3.5	8	3 × 40	1.3	3.9	2.4
	3 × 75	136	230	3 × 0,8	130	2.6	16	3 × 45	1.9	5.7	3.7
U _rms = 850VAC U _n = 1200 VAC US = 2550V	8	76	170	3 × 1,3	110	5.6	2	3 × 24	0.6	1.8	1
	10	86	170	3 × 1,1	110	5.2	3	3 × 27	0.7	2.1	1
	12	86	170	3 × 1,0	110	4.8	3	3 × 20	0.9	2.7	1
	17	106	170	3 × 0,9	110	4.3	5	3 × 34	1.1	3.3	1.7
	23	86	230	3 × 1,1	120	3.4	6	3 × 37	0.9	2.7	1.6
	28	106	230	3 × 1,0	130	3.3	7	3 × 38	1	3	2.2
	33	106	230	3 × 1,0	130	3	9	3 × 41	1.2	3.6	2.3
	38	116	230	3 × 0,9	130	2.9	10	3 × 42	1.4	4.2	2.8
	49	136	230	3 × 0,9	130	2.7	13	3 × 43	1.9	5.7	3.7
	55.8	136	230	3 × 0,8	130	2.5	15	3 × 45	2.2	6.6	3.8
