WRC rezonančný kondenzátor pre PCB WRC rezonančný kondenzátor pre PCB
  • WRC rezonančný kondenzátor pre PCB
  • WRC rezonančný kondenzátor pre PCB

WRC rezonančný kondenzátor pre PCB

Vlastnosti:
Obojstranná metalizovaná konštrukcia, samoliečivá vlastnosť
Nízka strata a malý vlastný nárast teploty
Utesnené plastovým puzdrom spomaľujúcim horenie a živicou (UL94 V-0)
Kontaktuj Nás PDF na stiahnutie

Zdieľať:

Predchádzajúci：Predchádzajúci článokĎALŠÍ：Odľahčovací kondenzátor IGBT axiálneho typu WSA
Typické aplikácie:
Široko používané vo výkonových elektronických zariadeniach v sériovom alebo paralelnom rezonančnom obvode, zvlášť vhodné pre obvody zvárania a napájacích zdrojov

Špecifikácia

Referenčný štandard GB/T 17702 (IEC 61071)
Klimatická kategória 40/105/56
Menovitá teplota 85 ℃
Prevádzková teplota -40 ~ 105 ℃
U N Normálne napätie 630/850/1000/1200/1600/2000/2500/3000Vdc 420/450/500/600/650/700/725/750Vdc
Tolerancia kapacity ±5 %（J）±10 %（K）
Dôkaz napätia 1,5U N (10 s)
R Ins Izolačný odpor C N ≤0,33μF：≥15000MΩ C N ＞0,33μF：≥5000s＞(20℃ 100Vdc, 1min）
faktor rozptylu tanδ ≤0,0005 (1kHz, 20℃)
t EL Očakávaná životnosť 100 000 h@U N , Θ hs = 70 ℃

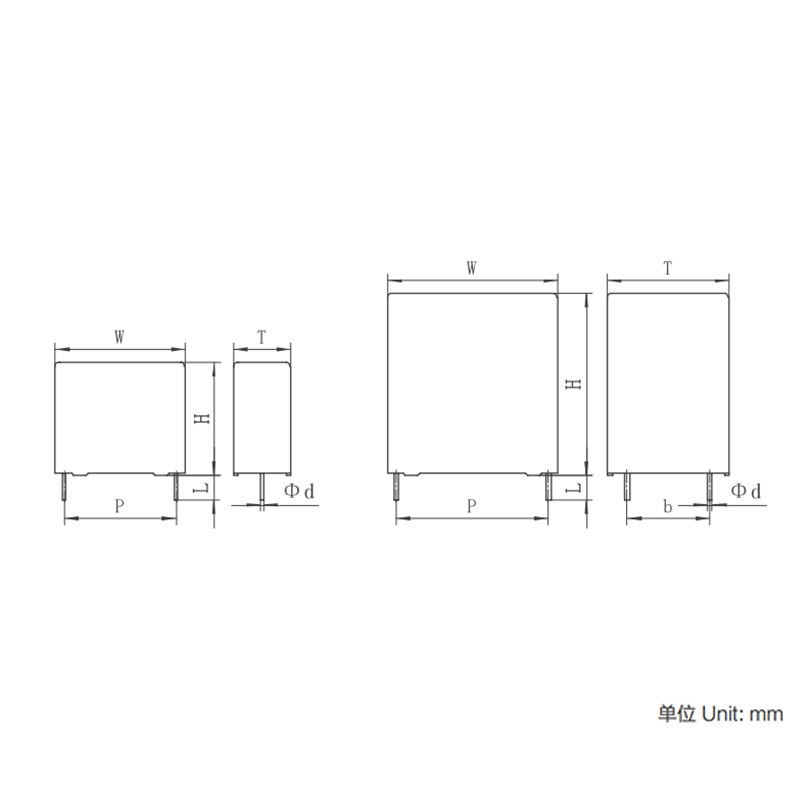

Rozmery(mm)

CN
(μF) 		W
(mm) 		H
(mm 		T
(mm) 		P
(mm) 		b
(mm) 		d
(mm)
Ls
(NH)
dV/dt
(V/nás) 		ESR
@100 kHz
(mΩ)
ja max
(A)
630/700 V DC (420 Vac) 0.68 37 25 15 32.5 5.1 1 23 900 5 8
1 37 30 16 32.5 5.1 1 23 900 5 11
1.5 37 34 20 32.5 10.2 1 23 900 4.5 17
2.2 42 40 20 37.5 10.2 1.2 29 600 4 18
3.3 42 44 24 37.5 10.2 1.2 29 600 3.5 20
4.7 42 45 30 37.5 20.3 1.2 29 600 3.5 23
7 57 45 30 52.5 20.3 1.2 33 360 2.5 25
9 57 50 35 52.5 20.3 1.2 33 360 2.5 28
850 V DC (450 Vac) 0.47 37 25 15 32.5 5.1 1 23 1200 5 8
0.68 37 30 16 32.5 5.1 1 23 1200 5 11
1 37 34 20 32.5 10.2 1 23 1200 5 13
1.5 34 20 32.5 10.2 1 23 1200 5 18
1.5 42 40 20 37.5 10.2 1.2 29 750 4.5 18
2.2 42 40 20 37.5 10.2 1.2 29 750 4.5 19
3.3 42 45 30 37.5 20.3 1.2 29 750 4.5 21
4.7 57 45 30 52.5 20.3 1.2 33 450 4 24
6 57 50 35 52.5 20.3 1.2 33 450 4 26
1000 V DC (500 Vac) 0.47 37 25 15 32.5 5.1 1 23 1300 5 8
0.68 37 30 16 32.5 5.1 1 23 1300 5 9
1 37 34 20 32.5 10.2 1 23 1300 4.5 14
1.5 42 40 20 37.5 10.2 1.2 29 850 4.5 16
2.2 42 44 24 37.5 10.2 1.2 29 850 4 20
3 42 45 30 37.5 20.3 1.2 29 850 4 21
3.3 57 45 30 52.5 20.3 1.2 33 500 4 20
4.7 57 50 35 52.5 20.3 1.2 33 500 4 22
1200 V DC (600 Vac) 0.33 37 25 15 32.5 5.1 1 23 1500 5.5 8
0.47 37 30 16 32.5 5.1 1 23 1500 5.5 10
0.68 37 34 20 32.5 10*2 1 23 1500 5.5 11
1 42 40 20 37.5 10.2 1.2 29 950 5 15
1.5 42 44 24 37.5 10.2 1.2 29 950 4.5 17
2 42 45 30 37.5 20.3 1.2 29 950 4.5 18
2.2 57 45 30 52.5 20.3 1.2 33 600 4 18
3.3 57 50 35 52.5 20.3 1.2 33 600 4 21
1600 V DC (650 Vac) 0.22 37 25 15 32.5 5.1 1 23 1900 6.5 7
0.33 37 30 16 32.5 5.1 1 23 1900 6.5 9
0.47 37 34 20 32.5 10.2 1 23 1900 6 13
0.68 42 40 20 37.5 10.2 1.2 29 1250 4 16
0.82 42 44 24 37.5 10.2 1.2 29 1250 4 17
1 42 45 30 37.5 20.3 1.2 29 1250 4 18
1.5 57 45 30 52.5 20.3 1.2 33 750 4 20
2 57 50 35 52.5 20.3 1.2 33 750 4 22
2000 V DC (700 Vac) 0.15 37 25 15 32.5 5.1 1 23 2200 8.5 8
0.22 37 30 16 32.5 5.1 1 23 2200 6.5 9
0.33 37 34 20 32.5 10.2 1 23 2200 6.5 12
0.47 42 40 20 37.5 10.2 1.2 29 1300 5 15
0.68 42 44 24 37.5 10.2 1.2 29 1300 4.5 16
0.82 42 45 30 37.5 20.3 1.2 29 1300 4.5 17
1 57 45 30 52.5 20.3 1.2 33 850 4.5 20
1.5 57 50 35 52.5 20.3 1.2 33 850 4.5 22
2500 V DC (725 Vac) 0.068 37 25 15 32.5 5.1 1 23 3200 9 6
0.1 37 30 16 32.5 5.1 1 23 3200 9 7
0.15 37 34 20 32.5 10.2 1 23 3200 8.5 10
0.22 42 40 20 37.5 10.2 1.2 29 2100 4.5 13
0.33 42 44 24 37.5 10.2 1.2 29 2100 4.5 15
0.47 42 45 30 37.5 20.3 1.2 29 2100 4 16
0.68 57 45 30 52.5 20.3 1.2 33 1200 4 17
1 57 50 35 52.5 20.3 1.2 33 1200 4 18
3000 V DC (750 Vac) 0.047 37 25 15 32.5 5.1 1 23 3300 9.5 7
0.068 37 30 16 32.5 5.1 1 23 3300 9 8
0.1 37 34 20 32.5 10.2 1 23 3300 8.5 10
0.15 37 34 20 32.5 10.2 1 23 3300 8 11
0.22 42 40 20 37.5 10.2 1.2 29 2000 6 12
0.33 42 45 30 37.5 20.3 1.2 29 2000 5 14
0.47 57 45 30 52.5 20.3 1.2 33 1200 5 16
0.68 57 50 35 52.5 20.3 1.2 33 1200 5 17
