Kondenzátor DC-Link série WDC pre PCB

Vlastnosti:

Metalizovaná polypropylénová fólia

Dobré elektrické vlastnosti a vysoká spoľahlivosť

Plastové puzdro odolné voči ohňu a tesnenie z epoxidovej živice (UL94 V-0, Non-PCB), pocínované medené koncovky vyvedené

Nízka E.S.R., vysoká prúdová odolnosť, dlhá životnosť a nízka poruchovosť

Špecifikácia

Referenčný štandard	GB/T 17702 (IEC 61071)
Prevádzková teplota	-40 ~ 105 ℃ ( 85 ℃ až 105 ℃: klesajúci faktor 1,35 % na ℃ pre U _N , 85 ℃)
Menovité napätie	500~2000 V.dc
Tolerancia kapacity	J（±5%）, K（±10%）
Dôkaz napätia	1,5U _N (10 s)
Vlastná indukčnosť	<1 nH na mm rozstupu olova
R _Ins Izolačný odpor	≥10 000 s (20 ℃, 100 V, 1 min)
t _EL Očakávaná životnosť	100 000 h @ U _N , Θ _hs = 70 ℃
Retardácia plameňa	UL 94V-0

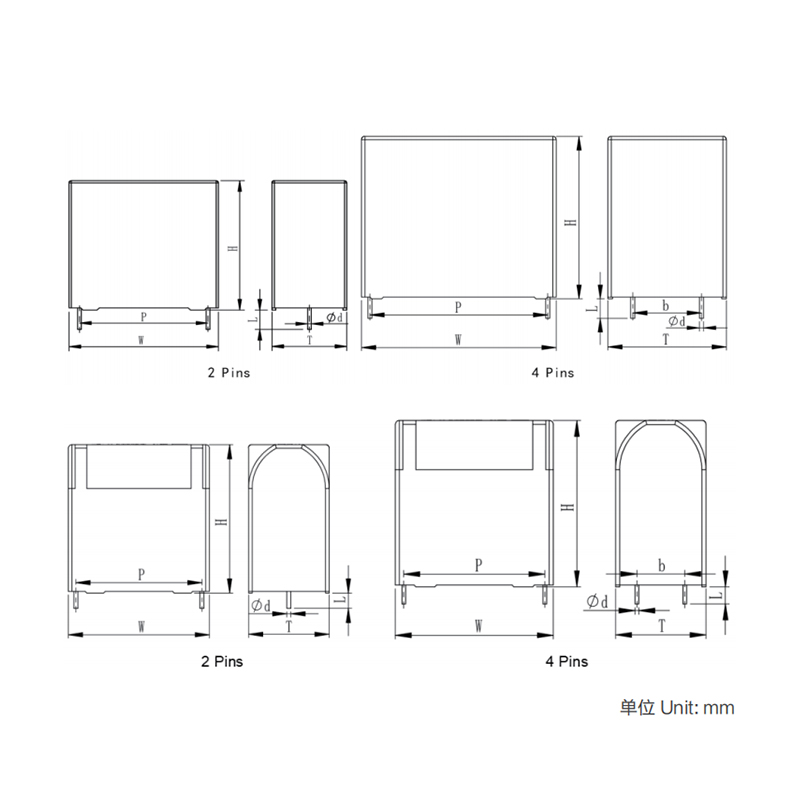

Rozmery(mm)

	C _N (μF)	W±1,0 (mm)	H±1,0 (mm)	T±1,0 (mm)	P±0,5 (mm)	P ₂ (b) ± 0,5 (mm)	d (mm)	dV/dt (V/μs)	tan δ(10 ^-4 )		R _ESR @10 kHz (mΩ)	lmax (A)
									tan δ(10 ^-4 )
									1KH2	10 kHz
U _{N85 °C} = 500 V DC	5	32	20	11	27.5		0.8	65	10	100	8.5	5
	10	32	28	14	27.5		0.8	65	10	100	7.5	6.5
	22	32	37	22	27.5		0.8	65	10	100	5	10
	30	42	40	20	37.5	10.2	1	30	15	150	8	12.5
	35	42	37	22	37.5	10.2	1	30	15	150	8	13.5
	40	42	44	24	37.5	10.2	1	30	15	150	5	14.5
	50	42	45	30	37.5	20.3	1.2	30	15	150	4	16
	60	42	45	30	37.5	20.3	1.2	30	15	150	3	16.5
	75	57.5	45	30	52.5	20.3	1.2	15	35	350	5.5	16
	80	57.5	45	30	52.5	20.3	1.2	15	35	350	5	16.5
	100	57.5	50	35	52.5	20.3	1.2	15	35	350	4	18
	110	57.5	50	35	52.5	20.3	1.2	15	35	350	4	19
U _{N85° C} = 600 V DC	2	32	18	9	27.5		0.8	65	11	100	47.8	2.8
	3	32	20	11	27.5		0.8	65	11	100	31.8	4.1
	4	32	20	11	27.5		0.8	65	11	100	23.9	5.5
	5	32	22	13	27.5		0.8	65	11	100	19.1	6.9
	6	32	25	14	27.5		0.8	65	11	100	18.6	7.1
	7	32	28	14	27.5		0.8	65	11	100	15.9	8.3
	8	32	28	14	27.5		0.8	65	11	100	139	9.5
	9	32	28	18	27.5		0.8	65	11	100	12.4	10.7
	10	32	30	16	27.5		0.8	65	11	100	11.1	11
	10	32	30	18	27.5		0.8	65	11	100	11.1	11
	12	32	33	18	27.5		0.8	65	11	100	10.8	12
	15	32	37	22	27.5		0.8	65	11	100	9	12
	15	32	37	22	27.5	10.2	0.8	65	11	100	7.4	16.5
	18	32	37	22	27.5		0.8	65	11	100	8	12
	18	32	37	22	27.5	10.2	0.8	65	11	100	6.2	17
	10	41.5	30	16	37.5		1	30	20	175	19.5	6.2
	12	41.5	30	16	37.5		1	30	20	175	16.3	7.4
	15	41.5	34	19	37.5		1	30	20	175	13	9.2
	20	42	40	20	37.5	10.2	1	30	20	175	9.8	12.3
	22	42	40	20	37.5	10.2	1	30	20	175	8.9	13.5
	25	42	40	20	37.5	10.2	1	30	20	175	7.8	15.4
	30	42	44	24	37.5	10.2	1	30	20	175	6.8	17.5
	35	42	45	30	37.5	20.3	1.2	30	20	175	6	20.1
	40	42	45	30	37.5	20.3	1.2	30	20	175	5.2	23
	45	42	50	35	37.5	20.3	1.2	30	20	175	4.6	25.8
	50	42	50	35	37.5	20.3	1.2	30	20	175	4.2	28.7
	55	42	50	35	37.5	20.3	1.2	30	20	175	3.8	31.6
	60	42	55	40	37.5	20.3	1.2	30	20	175	3.5	34.5
	65	42	55	40	37.5	20.3	1.2	30	20	175	3.2	35
	70	42	55	40	37.5	20.3	1.2	30	20	175	3	35
	75	42	60	45	37.5	20.3	1.2	30	20	175	2.8	35
	80	42	60	45	37.5	20.3	1.2	30	20	175	2.6	35
	85	42	60	45	37.5	20.3	1.2	30	20	175	2.5	35
	55	57.5	45	30	52.5	20.3	1.2	15	36	350	7.1	16.9
	60	57.5	45	30	52.5	20.3	1.2	15	36	350	6.5	18.5
	65	57.5	50	35	52.5	20.3	1.2	15	36	350	6	20
	70	57.5	50	35	52.5	20.3	1.2	15	36	350	5.6	21.5
	75	57.5	50	35	52.5	20.3	1.2	15	36	350	5.2	23.1
	80	57.5	50	35	52.5	20.3	1.2	15	36	350	4.9	24.6
	85	57.5	55	45	52.5	20.3	1.2	15	36	350	4.8	25.1
	90	57.5	55	45	52.5	20.3	1.2	15	36	350	4.6	25.8
	95	57.5	55	45	52.5	20.3	1.2	15	36	350	4.4	27.3
	100	57.5	55	45	52.5	20.3	1.2	15	36	350	4.2	28.7
	110	57.5	55	45	52.5	20.3	1.2	15	36	350	3.8	31.6
	110	57.5	55	45	52.5	20.3	1.2	15	36	350	3.8	31.6
	120	57.5	65	45	52.5	20.3	1.2	15	36	350	3.5	34.5
	130	57.5	65	45	52.5	20.3	1.2	15	36	350	3.2	35
	140	57.5	65	45	52.5	20.3	1.2	15	36	350	3	35
U _{N85° C} = 800 V DC	2	32	18	9	27.5		0.8	65	10	95	45.4	2.9
	3	32	20	11	27.5		0.8	65	10	95	30.3	4.4
	3.3	32	22	13	27.5		0.8	65	10	95	18.8	7
	4	32	28	14	27.5		0.8	65	10	95	22.7	5.8
	5	32	28	14	27.5		0.8	65	10	95	18.2	7.3
	6	32	30	18	27.5		0.8	65	10	95	15.1	8.7
	7	32	30	18	27.5		0.8	65	10	95	13	10.2
	8	32	33	18	27.5		0.8	65	10	95	12.5	10.5
	9	32	33	18	27.5		0.8	65	10	95	11.1	11.8
	10	32	37	22	27.5		0.8	65	10	95	11	12
	10	32	37	22	27.5	10.2	0.8	65	10	95	9.1	14.5
	11	32	37	22	27.5		0.8	65	10	95	10	12
	11	32	37	22	27.5	10.2	0.8	65	10	95	8.3	16
	12	32	37	22	27.5		0.8	65	10	95	9.3	12
	12	32	37	22	27.5	10.2	0.8	65	10	95	7.6	16
	13	32	37	22	27.5		0.8	30	10	95	8.8	12
	13	32	37	22	27.5	10.2	0.8	30	10	95	8.1	16.2
	14	32	37	22	27.5		0.8	30	10	95	8.2	12
	14	32	37	22	27.5	10.2	0.8	30	10	95	7.6	16.5
	8	41.5	30	16	37.5		1	30	18	160	22.3	5.4
	9	41.5	30	16	37.5		1	30	18	160	19.8	6.1
	10	41.5	34	19	37.5		1	30	18	160	17.8	6.7
	12	41.5	34	19	37.5		1	30	18	160	14.9	8.1
	15	42	40	20	37.5	10.2	1	30	18	160	11.9	10.1
	20	42	44	24	37.5	10.2	1	30	18	160	8.9	13.5
	25	42	44	24	37.5	10.2	1	30	18	160	7.1	16.8
	30	42	45	30	37.5	20.3	1.2	30	18	160	5.9	20.2
	35	42	50	35	37.5	20.3	1.2	30	18	160	5.5	22
	40	42	50	35	37.5	20.3	1.2	30	18	160	4.8	25.1
	45	42	55	40	37.5	20.3	1.2	30	18	160	4.2	28.3
	50	42	55	40	37.5	20.3	1.2	30	18	160	3.8	31.4
	55	42	60	45	37.5	20.3	1.2	15	18	160	3.5	34.5
	60	42	60	45	37.5	20.3	1.2	15	18	160	3.2	35
	65	42	60	45	37.5	20.3	1.2	15	18	160	2.9	35
	40	57.5	45	30	52.5	20.3	1.2	15	33	320	8.9	13.5
	45	57.5	45	30	52.5	20.3	1.2	15	33	320	7.9	15.1
	50	57.5	50	35	52.5	20.3	1.2	15	33	320	7.1	16.8
	55	57.5	50	35	52.5	20.3	1.2	15	33	320	6.5	18.5
	60	57.5	50	35	52.5	20.3	1.2	15	33	320	5.9	20.2
	65	57.5	55	45	52.5	20.3	1.2	15	33	320	5.5	21.9
	70	57.5	55	45	52.5	20.3	1.2	15	33	320	5.1	23.6
	75	57.5	55	45	52.5	20.3	1.2	15	33	320	4.8	25.2
	80	57.5	55	45	52.5	20.3	1.2	15	33	320	4.6	25.9
	85	57.5	55	45	52.5	20.3	1.2	15	33	320	4.5	26.7
	90	57.5	55	45	52.5	20.3	1.2	15	33	320	4.2	28.3
	95	57.5	65	45	52.5	20.3	1.2	15	33	320	4	29.8
	100	57.5	65	45	52.5	20.3	1.2	15	33	320	3.8	31.4
	110	57.5	65	45	52.5	20.3	1.2	15	33	320	3.5	34.5
U _{N85° C} = 900 V DC	1	32	18	9	27.5		0.8	70	9	90	45.4	2.9
	2	32	20	11	27.5		0.8	70	9	90	30.3	4.4
	3	32	22	13	27.5		0.8	70	9	90	18.8	7
	4	32	28	14	27.5		0.8	70	9	90	22.7	5.8
	5	32	28	18	27.5		0.8	70	9	90	18.2	7.3
	6	32	33	18	27.5		0.8	70	9	90	15.1	8.7
	7	32	33	18	27.5		0.8	70	9	90	13	10.2
	8	32	37	22	27.5		0.8	70	9	90	12.5	10.5
	8	32	37	22	27.5	10.2	0.8	70	9	90	11.1	11.8
	9	32	37	22	27.5		0.8	70	9	90	11	12
	9	32	37	22	27.5	10.2	0.8	70	9	90	9.1	14.5
	10	32	37	22	27.5		0.8	70	9	90	10	12
	10	32	37	22	27.5	10.2	0.8	70	9	90	8.3	16
	4.7	41.5	30	16	27.5		1	70	17	150	9.3	12
	5	41.5	30	16	27.5	10.2	1	70	17	150	7.6	16
	6	41.5	30	16	27.5		1	70	17	150	8.8	12
	7	41.5	30	16	27.5	10.2	1	70	17	150	8.1	16.2
	8	41	34	19	27.5		1	70	17	150	8.2	12
	10	42	40	20	27.5	10.2	1	70	17	150	7.6	16.5
	12	42	37	22	37.5	10.2	1	35	17	150	22.3	5.4
	15	42	44	24	37.5	10.2	1	35	17	150	19.8	6.1
	18	42	44	24	37.5	10.2	1	35	17	150	17.8	6.7
	20	42	44	24	37.5	10.2	1	35	17	150	14.9	8.1
	25	42	45	30	37.5	20.3	1.2	35	17	150	8.9	13.5
	30	42	50	35	37.5	20.3	1.2	35	17	150	7.1	16.8
	35	42	55	40	37.5	20.3	1.2	35	17	150	5.9	20.2
	40	42	55	40	37.5	20.3	1.2	35	17	150	5.5	22
	45	42	60	45	37.5	20.3	1.2	35	17	150	4.8	25.1
	50	42	60	45	37.5	20.3	1.2	35	17	150	4.2	28.3
	30	57.5	45	30	52.5	20.3	1.2	15	31	300	8.9	13.5
	35	57.5	45	30	52.5	20.3	1.2	15	31	300	7.1	16.8
	40	57.5	50	35	52.5	20.3	1.2	15	31	300	6.5	18.5
U _{N85° C} = 1000 Vd	1	32	18	9	27.5		0.8	75	8	80	76.4	1.7
	2	32	22	13	27.5		0.8	75	8	80	38.2	3.5
	3	32	28	14	27.5		0.8	75	8	80	25.5	5.2
	4	32	30	18	27.5		0.8	75	8	80	19.1	6.9
	5	32	33	18	27.5		0.8	75	8	80	15.3	8.6
	6	32	33	18	27.5		0.8	75	8	80	14.9	8.9
	7	32	37	22	27.5		0.8	75	8	80	14.5	9.4
	7	32	37	22	27.5	10.2	0.8	75	8	80	11.4	11.6
	8	32	37	22	27.5		0.8	75	8	80	13	10.8
	8	32	37	22	27.5	10.2	0.8	75	8	80	10	13.3
	5	41.5	30	16	27.5		1	75	8	80	31.2	3.8
	6	41.5	30	16	27.5		1	75	8	80	26	4.6
	7	41.5	35	19	27.5		1	75	8	80	22.3	5.4
	8	41.5	34	19	37.5		1	37	15	140	19.5	6.2
	10	42	40	20	37.5		1	37	15	140	15.6	6.7
	10	42	40	20	37.5	10.2	1	37	15	140	15.6	7.7
	12	42	37	22	37.5		1	37	15	140	13	9.2
	12	42	37	22	37.5	10.2	1	37	15	140	15	8
	15	42	44	24	37.5	10.2	1	37	15	140	10.4	11.5
	18	42	45	30	37.5	20.3	1.2	37	15	140	8.7	13.8
	20	42	45	30	37.5	20.3	1.2	37	15	140	7.8	15.4
	25	42	50	35	37.5	20.3	1.2	37	15	140	6.2	19.2
	30	42	55	40	37.5	20.3	1.2	37	15	140	5.2	23.1
	35	42	55	40	37.5	20.3	1.2	37	15	140	4.8	25.1
	40	42	60	45	37.5	20.3	1.2	37	15	140	4.2	28.7
	25	57.5	45	30	52.5	20.3	1.2	17	28	280	12.5	9.6
	30	57.5	45	30	52.5	20.3	1.2	17	28	280	10.4	11.5
	35	57.5	50	35	52.5	20.3	1.2	17	28	280	8.9	13.5
	40	57.5	50	35	52.5	20.3	1.2	17	28	280	7.8	15.4
	45	57.5	55	45	52.5	20.3	1.2	17	28	280	6.9	17.3
	50	57.5	55	45	52.5	20.3	1.2	17	28	280	6.2	19.2
	55	57.5	55	45	52.5	20.3	1.2	17	28	280	5.7	21.1
	60	57.5	65	45	52.5	20.3	1.2	17	28	280	5.2	23.1
	65	57.5	65	45	52.5	20.3	1.2	17	28	280	4.8	25
	70	57.5	65	45	52.5	20.3	1.2	17	28	280	4.5	26.9
U _{N85° C} = 1100 Vd	0.68	32	20	11	27.5		0.8	80	8	70	80	1.7
	1	32	20	11	27.5		0.8	80	8	70	59.4	2.2
	1.5	32	22	13	27.5		0.8	80	8	70	55.7	2.4
	2	32	25	14	27.5		0.8	80	8	70	27.9	4.7
	3	32	30	18	27.5		0.8	80	8	70	20.4	6.5
	4	32	33	18	27.5		0.8	80	8	70	15.3	8.6
	5	32	37	22	27.5		0.8	80	8	70	14	9.8
	5	32	37	22	27.5	10.2	0.8	80	8	70	12.3	10.8
	6	32	37	22	27.5		0.8	80	8	70	12.3	10.8
	6	32	37	22	27.5	10.2	0.8	80	8	70	10.2	12.9
	3	41.5	30	16	37.5		1	40	15	130	48.3	2.5
	4	41.5	30	16	37.5		1	40	15	130	36.2	3.3
	4.7	41.5	34	19	37.5		1	40	15	130	30.8	3.9
	5	41.5	34	19	37.5		1	40	15	130	29	4.1
	6	41.5	34	19	37.5		1	40	15	130	24.2	5
	7	42	40	20	37.5	10.2	1	40	15	130	20.7	5.8
	8	42	37	22	37.5	10.2	1	40	15	130	18.1	6.6
	9	42	37	22	37.5	10.2	1	40	15	130	16.1	7.5
	10	42	44	24	37.5	10.2	1	40	15	130	14.5	8.3
	12	42	44	24	37.5	10.2	1	40	15	130	12.1	9.9
	15	42	45	30	37.5	20.3	1.2	40	15	130	9.7	12.4
	18	42	50	35	37.5	20.3	1.2	40	15	130	8.1	14.9
	20	42	50	35	37.5	20.3	1.2	40	15	130	7.2	16.6
	25	42	55	40	37.5	20.3	1.2	40	15	130	5.8	20.7
	30	42	60	45	37.5	20.3	1.2	40	15	130	4.8	24.8
	20	57.5	45	30	52.5	20.3	1.2	20	27	260	14.5	8.3
	25	57.5	50	35	52.5	20.3	1.2	20	27	260	11.6	10.4
	30	57.5	50	35	52.5	20.3	1.2	20	27	260	9.7	12.4
	35	57.5	55	45	52.5	20.3	1.2	20	27	260	8.4	14.3
	40	57.5	55	45	52.5	20.3	1.2	20	27	260	7.8	15.5
	45	57.5	55	45	52.5	20.3	1.2	20	27	260	6.9	17.4
	50	57.5	65	45	52.5	20.3	1.2	20	27	260	6.2	19.3
	55	57.5	65	45	52.5	20.3	1.2	20	27	260	5.6	21.3
U _{N85° C} = 1200 Vd	1	32	20	11	27.5		0.8	90	7	55	39.5	3.5
	2	32	28	14	27.5		0.8	90	7	55	26.3	5
	3	32	30	18	27.5		0.8	90	7	55	17.5	7.5
	4	32	33	18	27.5		0.8	90	7	55	13.9	9.5
	5	32	37	22	27.5		0.8	90	7	55	12.7	10.4
	5	32	37	22	27.5	10.2	0.8	90	7	55	11.1	11.8
	3	41.5	30	16	37.5		1	45	13	100	37.2	3.2
	4	41.5	30	16	37.5		1	45	13	100	27.9	4.3
	5	41.5	34	19	37.5		1	45	13	100	22.3	5.4
	6	42	40	20	37.5		1	45	13	100	18.6	6.5
	7	42	37	22	37.5	10.2	1	45	13	100	15.9	7.5
	8	42	44	24	37.5	10.2	1	45	13	100	13.9	8.6
	9	42	44	24	37.5	10.2	1	45	13	100	12.4	9.7
	10	42	44	24	37.5	10.2	1	45	13	100	11.1	10.8
	12	42	45	30	37.5	20.3	1.2	45	13	100	9.3	12.9
	15	42	50	35	37.5	20.3	1.2	45	13	100	7.4	16.1
	18	42	50	35	37.5	20.3	1.2	45	13	100	6.6	18.1
	20	42	55	40	37.5	20.3	1.2	45	13	100	6	20.1
	25	42	60	45	37.5	20.3	1.2	45	13	100	4.8	25.1
	15	57.5	45	30	52.5	20.3	1.2	23	24	200	15.9	7.5
	20	57.5	45	30	52.5	20.3	1.2	23	24	200	11.9	10
	25	57.5	55	45	52.5	20.3	1.2	23	24	200	9.6	12.6
	30	57.5	55	45	52.5	20.3	1.2	23	24	200	8	15.1
	35	57.5	55	45	52.5	20.3	1.2	23	24	200	6.8	17.6
	40	57.5	65	45	52.5	20.3	1.2	23	24	200	6	20.1
	45	57.5	65	45	52.5	20.3	1.2	23	24	200	5.3	22.6

Otázka? Pozrite si našu odpoveď.

AKO DLHO MÔŽEM ZÍSKAŤ SPÄTNÚ VÄZBU PO ODOSLANÍ DOPYTU?

Odpovieme vám do 12 hodín pracovného dňa.
STE PRIAMY VÝROBCA ALEBO OBCHODNÁ SPOLOČNOSŤ?

Máme vlastnú továreň, máme aj vlastné medzinárodné obchodné oddelenie. Všetko vyrábame a predávame sami.
AKÉ PRODUKTY MÔŽETE PONÚKAŤ?

Zameriavame sa na filmové kondenzátory.
AKÝCH APLIKÁCIÍ SA TÝKAJÚ VAŠE PRODUKTY?

Naše produkty sa používajú v širokej škále aplikácií vrátane domácich spotrebičov, napájacích zdrojov, elektromerov, osvetlenia, zváracích strojov, železničnej dopravy, elektrických vozidiel, elektrických sietí, UPS/EPS, zdravotníckych zariadení, fotovoltaických invertorov, meničov veternej energie a viac.
MÔŽETE VYROBIŤ VÝROBKY NA MIERU?

Áno, sme odborníci na výrobu prispôsobených produktov podľa výkresov alebo vzoriek zákazníkov.

Výroba elektronických súčiastok už 20 rokov.

Walson Elektronika bola založená v 2001, s viac ako 20 ročnými skúsenosťami v R&D, výroba, predaj a servis filmových kondenzátorov. Vlastný Kondenzátor DC-Link série WDC pre PCB Výrobca a Kondenzátor DC-Link série WDC pre PCB Továreň

Vždy dodržiavame spoluprácu pokročilej automatizácie a industrializácie. spoločnosť pokračuje v zavádzaní domácich a zahraničných vynikajúcich výrobných zariadení, zatiaľ čo samostatne vyvinutý softvér na riadenie výroby, podnikové kolaboratívne riadenie pre vedeckú a efektívnu prevádzku, dosiahla 1 miliardu/ročný Prielom výrobnej kapacity, a udržiava usporiadaný vzostup.

Walson Elektronické výrobky pokryli viac priemyselných odvetví, vrátane nového energetického a energetického priemyslu, fotovoltaických invertorov, LED osvetlenie, domáce spotrebiče a rôzne zdroje energie a ďalšie priemyselné odvetvia.

Dodržiavanie koncepcie inovatívnej technológie, poctivý servis a profesionálna kvalita, Walson Elektronika neustále posúva kondenzátorové produkty dopredu a určite sa stane priekopníkom v tomto odvetví s inovatívnymi výhodami.

Kontaktuj Nás
