Kondenzátor DC-Link série WDT (axiálny typ) Kondenzátor DC-Link série WDT (axiálny typ)
  • Kondenzátor DC-Link série WDT (axiálny typ)
  • Kondenzátor DC-Link série WDT (axiálny typ)

Kondenzátor DC-Link série WDT (axiálny typ)

Vlastnosti:
Mylarová páska alebo valcové plastové puzdro naplnené epoxidovou živicou spomaľujúcou horenie
Inštalácia je flexibilná a pohodlná a spôsob odsávania sa môže meniť
Neinduktívna štruktúra, nízka ESL, malá ESR, vysoká frekvencia a vysoká prúdová kapacita, nízka teplota, dlhá životnosť a ďalšie dobré vlastnosti
Kontaktuj Nás PDF na stiahnutie

Zdieľať:

Predchádzajúci：Kondenzátor DC-Link série WDF (suchý typ, hliníkové puzdro)ĎALŠÍ：Kondenzátor DC-Link série WDC pre PCB
Typické aplikácie:
Široko používaný v obvodoch DC-Link na vysokofrekvenčné filtrovanie a oddelenie
Široko používaný vo výkonových elektronických obvodoch na spojovacie účely
Široko používaný vo výkonových elektronických zariadeniach v sériovom / paralelnom rezonančnom obvode
Široko používané pri zváraní, napájacích zdrojoch, pri príležitostiach rezonancie indukčného ohrevu

Špecifikácia

Filter/spojovací kondenzátor Referenčný štandard GB/T 17702, IEC 61071
Klimatická kategória 40/85/21
Menovité napätie 350V.DC~2000V.DC
Rozsah kapacity 10μF až 200μF
Tolerancia kapacity ±5% (J), ±10% (K)
Test napätia medzi svorkami 1,5Un (VDC)/10S
Izolačný odpor ≥5 000 s (20 ℃, 100 V DC, 1 min.)
Rezonančný kondenzátor Referenčný štandard GB/T 3984, IEC 60110
Klimatická kategória 40/85/21
Menovité napätie 1000V.DC~4000V.DC
Rozsah kapacity 0,01μF až 10μF
Tolerancia kapacity ±5% (J), ±10% (K)
Test napätia medzi svorkami 1,5Un (VDC)/10S
Izolačný odpor ≥5000s Ｅ20℃，100V，1min）

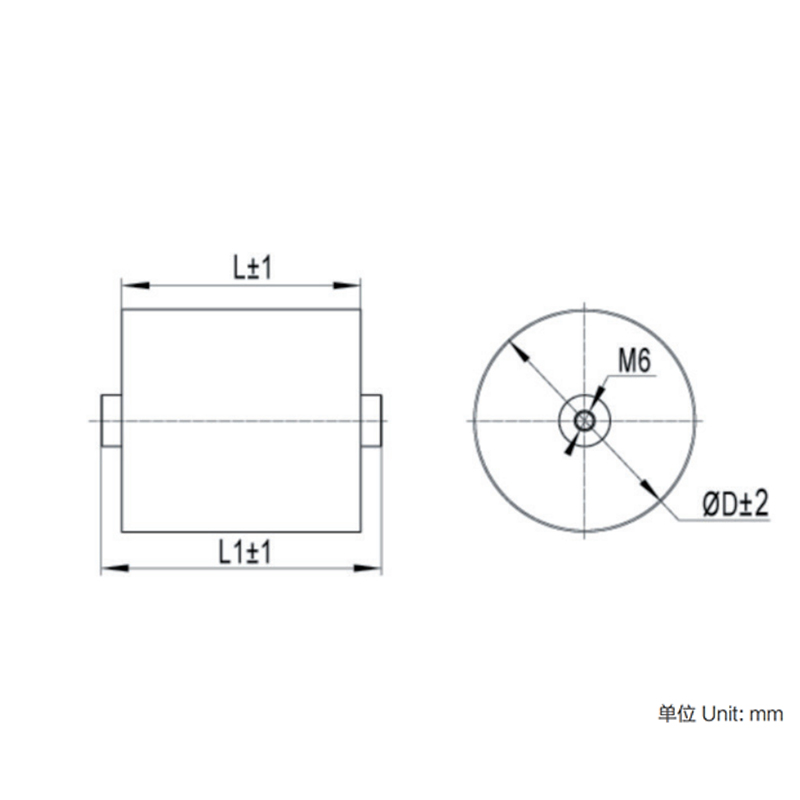

Rozmery(mm)

Filter/spojovací kondenzátor
CN
(μF) 		φD
(mm) 		L
(mm) 		R esr
@10 kHz
(mΩ) 		ESL
(NH) 		DV/DT (V/μs)
(A)
ja max
@40 ℃
10 kHz
(A)
Un=350-700V Us=525-1050V   Ur=100-200Vac
20 38 40 25 60 1200 30
30 45 40 3.2 25 60 1800 40
40 45 50 3 25 50 2000 35
50 49 50 3 25 50 2500 40
60 54 50 3 25 50 3000 45
100 62 60 2.9 25 40 4000 50
Un=800V Us=1200V Ur=250Vac
20 44 40 2.9 25 60 1200 39
30 54 40 2.7 25 70 2100 43
40 62 40 2.5 25 70 2800 50
50 69 40 2.1 25 75 3750 55
60 64 50 2.3 25 60 3600 55
70 70 50 2 25 60 4200 60
80 73 50 2.1 25 60 4800 60
100 82 50 1.8 25 60 6000 65
Un=1000-1100V Us=1500-1650V   Ur=270-300Vac
10 42 40 3.3 25 60 600 35
20 50 50 3.1 25 60 1200 40
30 60 50 3.1 25 60 1800 55
40 69 50 2.7 25 60 2400 60
50 68 60 2.6 25 50 2500 60
60 75 60 2.2 25 50 3000 70
70 81 60 1.9 25 50 3500 70
80 86 60 1.6 25 50 4000 75
Un=1400V Us=2100V Ur=380Vac
5 46 40 3.3 25 60 300 36
10 48 60 3.3 25 60 600 38
20 67 60 3.1 25 60 1200 60
Un=1800V Us=2100V Ur=380Vac
8 46 60 3.3 25 75 600 35
10 50 60 3.3 25 75 750 40
Rezonančný kondenzátor
CN
(μF) 		Rozmer (mm) R esr
@10 kHz
(mΩ) 		DV/DT (V/μs)
(A)
ja max
@40 ℃
10 kHz
(A)
φD L L1
Un=1200V     Urms=500Vac Up=710Vac
1.5 46 37 50 5.3 800 1200 45
3 45 44 60 4.3 620 1860 40
5 58 44 60 3.5 500 2500 53
8 73 44 60 3 400 3200 65
Un=2000V  Urms=750Vac   Navýšenie=1050Vac
1.5 50 40 54 5.3 1000 1500 48
3 59 44 60 4.3 650 2200 55
4 68 44 60 4 550 1950 62
6 83 44 60 3.2 480 2880 75
Un=3000V  Urms=1200Vac   Navýšenie=1700Vac
0.33 43 44 60 38 1800 594 40
0.47 51 44 60 27 1700 799 48
0.5 53 44 60 25 1600 800 50
0.68 61 44 60 18.7 1500 1020 56
0.75 64 44 60 16.9 1400 1050 60
0.8 66 44 60 15.9 1350 1080 62
1.2 81 44 60 10.6 1250 1500 75
Un=4000V  Urms=1500Vac   Up=2100Vac
0.08 46 60 72 60 3000 240 40
0.1 51 60 72 48 2850 285 45
0.12 56 60 72 39 2750 330 50
0.15 63 60 72 32 2500 375 58
0.18 64 60 72 26.5 2400 432 60
0.25 80 60 72 19.1 2200 550 75
0.33 52 60 72 14.4 2000 660 48
0.47 62 60 72 10.2 1800 846 58
0.5 64 60 72 9.5 1700 850 60
0.68 75 60 72 7 1600 1088 70
0.75 78 60 72 6.4 1500 1125 72
