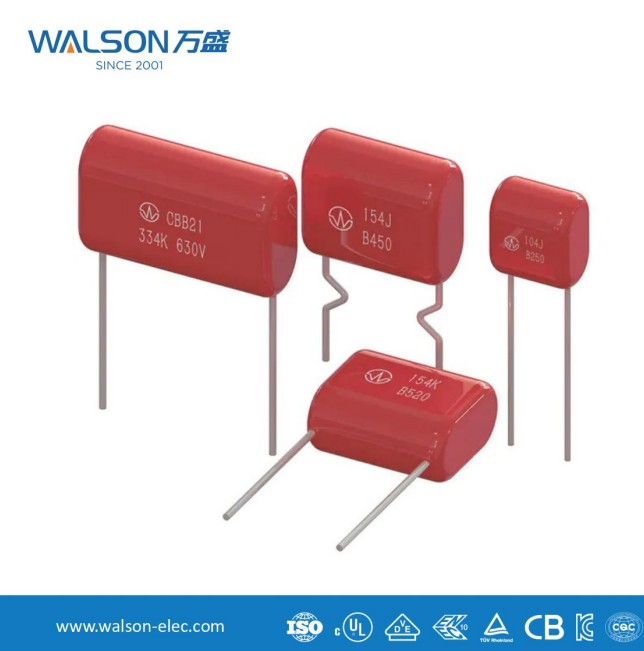

Základné znalosti a aplikácie filmových kondenzátorov

Filmové kondenzátory sú elektronické komponenty, ktoré používajú plastové filmy ako dielektrike, ktoré sa bežne používajú v rôznych obvodoch. Ich základná štruktúra pozostáva z kovových elektród (hliník alebo zinok) a dielektriky plastových filmov (napr. PET, O Pp), vyrobené procesmi vinutia alebo stohovania a zapuzdrené epoxidovou živicou alebo plastovými puzdrami. Tento dizajn im poskytuje nepolaritu, vysoký odpor odporu a nízku stratu, vďaka čomu sú ideálne pre vysokofrekvenčné obvody AC.

Vlastnosti a výhody

Filmové kondenzátory vykazujú pozoruhodné výhody výkonu. Po prvé, ponúkajú vynikajúcu teplotnú stabilitu s minimálnou variáciou kapacity do -40 ° C až 105 ° C, vhodné pre tvrdé prostredie. Po druhé, ich nízka dielektrická strata (TanA <0,001) minimalizuje odpadový odpad. Okrem toho sa vlastnosť samoliečovania (obnovenie izolácie po lokalizovanom rozpade kovových filmov) predlžuje životnosť služieb. Napríklad kondenzátory polypropylénového filmu (CBB) odolávajú vysokým pulzným prúdom v meničoch, zatiaľ čo kondenzátory polyesterových filmov (CL) sa bežne používajú pri filtrovaní a spojovacích obvodoch.

Typické aplikácie

Priemyselné pole : Motorové kondenzátory generujú krútiaci moment prostredníctvom fázového posunu na pohon jednofázových indukčných motorov; Snubber obvody v elektronickej elektronike využívajú kondenzátory filmu na absorbovanie hrotov napätia a chránia moduly IGBT.

Obnoviteľná energia : Kondenzátory DC-Link vo FV meničoch vyžadujú vysokú toleranciu prúdu prúdu, kde sú preferované metalizované kondenzátory polypropylénového filmu (MKP) v dôsledku nízkej ESR. Elektrické vozidlo na palube nabíjačiek (OBC) sa tiež spoliehajú na svoju vysokú spoľahlivosť.

Spotrebiteľská elektronika : V LED ovládačoch filmové kondenzátory potláčajú elektromagnetické interferencie (EMI), čím zvyšujú energetickú účinnosť.

Technologické trendy

S nárastom 5G a internetu vecí, požiadavky na vyššie frekvencie a miniaturizačné inovácie v oblasti inovácií v technológii filmových kondenzátorov. Napríklad metalizácia nanoScale zlepšuje hustotu energie, zatiaľ čo biologicky odbúrateľné materiály sú v súlade s ekologickými cieľmi. Budúce aplikácie sa rozšíria v inteligentných siete a bezdrôtových nabíjacích systémoch.
