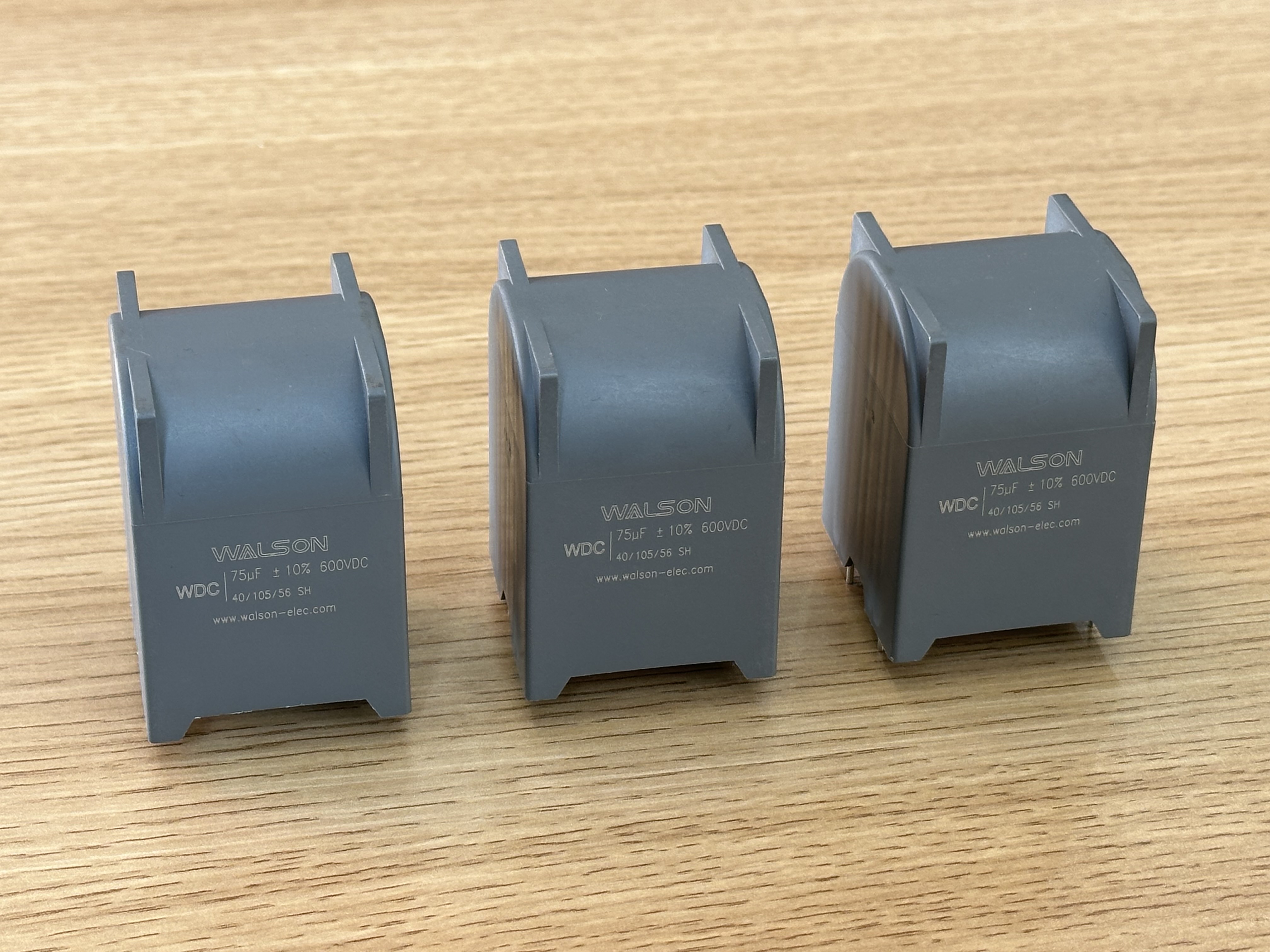

Interpretácia parametrov ESR/ESL filmových kondenzátorov a ich dôležitý vplyv na prevádzku zariadenia

V elektronických obvodoch, filmový kondenzátor s sú široko používané vďaka svojej stabilite. Pre hlbšie pochopenie ich výkonu nemožno ignorovať dva kľúčové parametre: ekvivalentný sériový odpor (ESR) a ekvivalentnú sériovú indukčnosť (ESL).

ESR (ekvivalentný sériový odpor) označuje sériový odpor, ktorý vykazuje kondenzátor počas prevádzky. Nie je to nezávislý fyzikálny odpor, ale pozostáva zo strát z odporu elektródy, prechodového odporu a dielektrika. Prítomnosť ESR vedie k dvom hlavným problémom: tvorba tepla a znížená účinnosť . Keď cez kondenzátor preteká zvlnený prúd, energia sa rozptýli cez ESR (P = I² * ESR). Táto energia sa premení na teplo, čím sa zvýši vnútorná teplota kondenzátora. Podľa Arrheniusovej teórie sa s každým zvýšením teploty o 10°C životnosť kondenzátora často skracuje na polovicu. Nízka ESR je preto rozhodujúca pre zabezpečenie dlhej životnosti a vysokej prevádzkovej účinnosti.

ESL (ekvivalentná sériová indukčnosť) vychádza z parazitnej indukčnosti tvorenej vodičmi kondenzátora a vnútornou štruktúrou elektródy. V nízkofrekvenčných aplikáciách je účinok ESL zanedbateľný. Avšak vo vysokofrekvenčných spínacích obvodoch (ako sú spínané napájacie zdroje a invertory) ESL rezonuje s kondenzátorom a vytvára indukčnú reaktanciu (XL = 2πfL). To spôsobí, že kondenzátor stratí svoje pôvodné filtračné charakteristiky pri vysokých frekvenciách a môže dokonca vyvolať oscilácie alebo napäťové špičky v obvode, čo narúša normálnu prevádzku zariadenia.

Dôležitý vplyv na prevádzku zariadenia:

Pre zariadenia s vysokou hustotou výkonu, ako sú pohony nových energetických vozidiel a fotovoltaické invertory, je rýchlosť zmeny prúdu (di/dt) extrémne vysoká. Ak je ESR filmového kondenzátora príliš vysoké, riziko tepelného úniku sa výrazne zvyšuje. Ak je ESL príliš vysoké, nemôže účinne absorbovať prepätie generované počas spínacích prechodov, čo môže potenciálne poškodiť výkonové polovodičové zariadenia (ako sú IGBT). Preto výber filmových kondenzátorov s nízke ESR a nízke ESL má zásadný význam pre zlepšenie energetickej účinnosti zariadení, spoľahlivosti a elektromagnetickej kompatibility (EMC).
