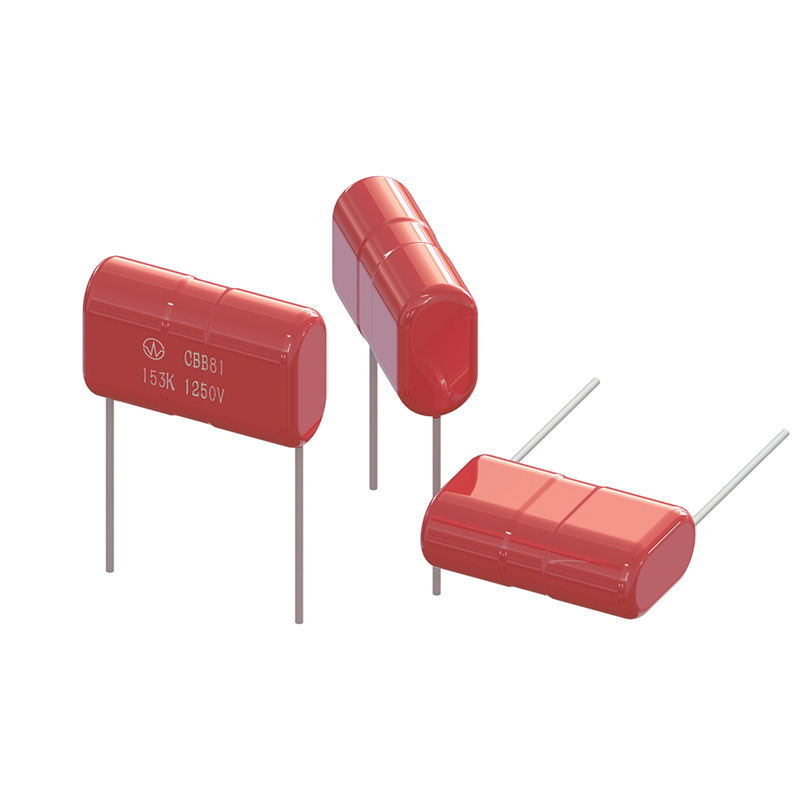

Vysokonapäťový metalizovaný polypropylénový film/fóliový kondenzátor série CBB81

Vlastnosti:

Metalizovaná polypropylénová fólia/fólia, vinutá konštrukcia

Nízka strata a malý vlastný nárast teploty

Záporný teplotný koeficient kapacity

Práškový náter z epoxidovej živice spomaľujúci horenie (UL94/V-0)

Špecifikácia

Referenčný štandard	GB/T10190 (IEC 60384-16)
Klimatická kategória	40/105/21
Menovitá teplota	85 ℃
Rozsah prevádzkových teplôt	-40 ℃ ~ 105 ℃
Menovité napätie	630 V, 800 V, 1 000/1 250 V, 1 600 V, 2 000 V, 2 500 V
Kapacita rozsahu	0,0010μF~0,036μF
Tolerancia kapacity	± 3 % (H), ± 5 % (J), ± 10 % (K)
Dôkaz napätia	1,75U _R (5 s)
Disipačný faktor	≤10×10-⁴ (1kHz, 20℃) ≤20×10-⁴ (10kHz,20℃)
Izolačný odpor	≥25 000 MΩ (20 ℃, 100 V, 1 min)
Maximálna doba nábehu pulzu (dV/dt) Ak je pracovné napätie (U) nižšie ako menovité napätie (U _R ), kondenzátor môže byť pracovali pri vyššom dV/dt. V tomto prípade maximálne povolené dV/dt sa získa vynásobením správnej hodnoty s U _R /U.
	U _R (V)	dV/dt (V/μs)
		P = 15,0
	630/800	11000
	1000/125	28000
	1600	32000
	2000	35000
	2500	40000

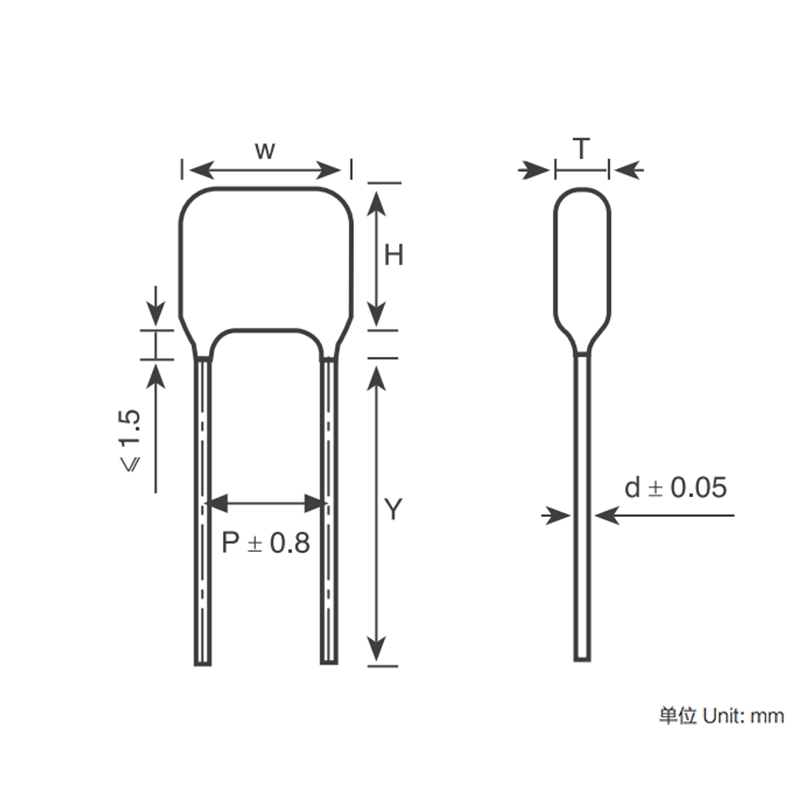

Rozmery(mm)

	CN (uF)	W	H	T	P	d
	CN (uF)	W	H	T	P	d
630/800 V DC (40 Vac)	0.001	18	10.1	5.7	15	0.8
	0.0012	18	10.5	6	15	0.8
	0.0015	18	11	6.5	15	0.8
	0.0016	18	11.6	6.4	15	0.8
	0.0018	18	11.9	6.7	15	0.8
	0.002	18	12.2	7	15	0.8
	0.0022	18	12.5	7.3	15	0.8
	0.0024	18	12.7	7.5	15	0.8
	0.0027	18	13.1	7.9	15	0.8
	0.003	18	13.5	8.3	15	0.8
	0.0033	18	13.8	8.6	15	0.8
	0.0036	18	11.7	6.5	15	0.8
	0.0039	18	12	6.7	15	0.8
	0.0043	18	12.2	7	15	0.8
	0.0047	18	12.5	7.3	15	0.8
	0.0049	18	11.9	6.7	15	0.8
	0.0051	18	12	6.8	15	0.8
	0.0053	18	12.1	6.9	15	0.8
	0.0056	18	11.5	6.2	15	0.8
	0.006	18	11.6	6.4	15	0.8
	0.0062	18	11.7	6.5	15	0.8
	0.0065	18	11.8	66	15	0.8
	0.0068	18	12	6.8	15	0.8
	0.0072	18	12.1	6.9	15	0.8
	0.0075	18	12.2	7	15	0.8
	0.0078	18	12.4	7.1	15	0.8
	0.0082	18	12.5	7.3	15	0.8
	0.0084	18	12.6	7.4	15	0.8
	0.0091	18	12.8	7.6	15	8
	0.01	18	13.2	8	15	0.8
	0.012	18	11.4	6.2	15	0.8
	0.015	18	12	6.8	15	0.8
	0.018	18	12.6	7.4	15	0.8
	0.022	18	13.8	8.1	15	0.8
	0.024	18	14.1	8.4	15	0.8
	0.027	18	14.6	8.9	15	0.8
	0.033	18	16.4	9.1	15	0.8
	0.036	18	16.8	9.5	15	0.8
1000/1250 V DC (450 Vac)	0.001	18	10.1	5.7	15	0.8
	0.0012	18	10.5	6	15	0.8
	0.0015	18	11	6.5	15	0.8
	0.0016	18	11.6	6.4	15	0.8
	0.0018	18	11.9	6.7	15	0.8
	0.002	18	12.2	7	15	0.8
	0.0022	18	12.5	7.3	15	0.8
	0.0024	18	12.7	7.5	15	0.8
	0.0027	18	13.6	7.9	15	0.8
	0.003	18	14	8.3	15	0.8
	0.0033	18	14.3	8.6	15	0.8
	0.0036	18	11.7	6.5	15	0.8
	0.0039	18	12	6.7	15	0.8
	0.0043	18	12.2	7	15	0.8
	0.0047	18	12.5	7.3	15	0.8
	0.0049	18	12.6	7.4	15	0.8
	0.0051	18	12.8	7.5	15	0.8
	0.0053	18	12.9	7.7	15	0.8
	0.0056	18	12.1	6.9	15	0.8
	0.006	18	12.3	7.1	15	0.8
	0.0062	18	12.4	7.2	15	0.8
	0.0065	18	12.6	7.4	15	0.8
	0.0068	18	12.7	7.5	15	0.8
	0.0072	18	12.9	7.7	15	0.8
	0.0075	18	13.5	7.8	15	0.8
	0.0078	18	13.7	8	15	0.8
	0.0082	18	13.9	8.1	15	0.8
	0.0084	18	13.9	8.2	15	0.8
	0.0091	18	14.2	9	15	0.8
	0.01	18	14.6	9.4	15	0.8
	0.012	18	15.4	10.2	15	0.8
	0.015	18	14.9	9.7	15	0.8
	0.018	18	15.7	10.5	15	0.8
	0.022	18	16.7	11.5	15	0.8
1600 V DC (450 Vac)	0.001	18	10.4	6	15	0.8
	0.0012	18	10.8	6.4	15	0.8
	0.0015	18	11.3	6.9	15	0.8
	0.0016	18	12	6.8	15	0.8
	0.0018	18	12.3	7.1	15	0.8
	0.002	18	12.7	7.4	15	0.8
	0.0022	18	12.9	7.7	15	0.8
	0.0024	18	13.7	8	15	0.8
	0.0027	18	11.4	6.2	15	0.8
	0.003	18	11.7	6.5	15	0.8
	0.0033	18	11.9	6.7	15	0.8
	0.0036	18	11.4	6.2	15	0.8
	0.0039	18	11.6	6.4	15	0.8
	0.0043	18	11.8	6.6	15	0.8
	0.0047	18	12.1	6.9	15	0.8
	0.0049	18	12.2	7	15	0.8
	0.0051	18	12.3	7.1	15	0.8
	0.0053	18	12.4	7.2	15	0.8
	0.0056	18	12.6	7.4	15	0.8
	0.006	18	12.8	7.6	15	0.8
	0.0062	18	12.9	7.7	15	0.8
	0.0065	18	13.6	7.9	15	0.8
	0.0068	18	13.7	8	15	0.8
	0.0072	18	13.9	8.2	15	0.8
	0.0075	18	14.1	8.4	15	0.8
	0.0078	18	14.2	9	15	0.8
	0.0082	18	14.4	9.2	15	0.8
	0.0084	18	14.5	9.3	15	0.8
	0.0091	18	14.9	9.6	15	0.8
	0.01	18	15.3	10	15	0.8
	0.012	18	16.1	10.9	15	0.8
2000 V DC (500 Vac)	0.001	18	10.4	6	15	0.8
	0.0012	18	10.8	6.4	15	0.8
	0.0015	18	11.3	6.9	15	0.8
	0.0016	18	12	6.8	15	0.8
	0.0018	18	12.3	7.1	15	0.8
	0.002	18	12.7	7.4	15	0.8
	0.0022	18	12.9	7.7	15	0.8
	0.0024	18	11.8	6.6	15	0.8
	0.0027	18	12.1	6.9	15	0.8
	0.003	18	12.4	7.2	15	0.8
	0.0033	18	12.7	7.5	15	0.8
	0.0036	18	12.2	7	15	0.8
	0.0039	18	12.4	7.2	15	0.8
	0.0043	18	12.7	7.5	15	0.8
	0.0047	18	13.5	7.8	15	0.8
	0.0049	18	13.7	8	15	0.8
	0.0051	18	13.8	8.1	15	0.8
	0.0053	18	13.9	8.2	15	0.8
	0.0056	18	14.2	8.4	15	0.8
	0.006	18	14.4	9.2	15	0.8
	0.0062	18	14.5	9.3	15	0.8
	0.0065	18	14.7	9.5	15	0.8
	0.0068	18	14.9	9.7	15	0.8
	0.0072	18	15.2	9.9	15	0.8
	0.0075	18	15.3	10.1	15	0.8
	0.0078	18	15.5	10.3	15	0.8
	0.0082	18	15.7	10.5	15	0.8
	0.0084	18	15.8	10.6	15	0.8
	0.0091	18	16.2	11	15	0.8
	0.01	18	16.7	11.5	15	0.8
2500 V DC (500 Vac)	0.001	18	10.4	6	15	0.8
	0.0012	18	10.8	6.4	15	0.8
	0.0015	18	11.3	6.9	15	0.8
	0.0016	18	12	6.8	15	0.8
	0.0018	18	12.3	7.1	15	0.8
	0.002	18	12.7	7.4	15	0.8
	0.0022	18	12.9	7.7	15	0.8
	0.0024	18	11.8	6.6	15	0.8
	0.0027	18	12.1	6.9	15	0.8
	0.003	18	12.4	7.2	15	0.8
	0.0033	18	12.7	7.5	15	0.8
	0.0036	18	13.5	7.8	15	0.8
	0.0039	18	13.8	8.1	15	0.8
	0.0043	18	14.1	8.4	15	0.8
	0.0047	18	14.5	9.3	15	0.8
	0.004	18	14.6	9.4	15	0.8
	0.0051	18	14.8	9.6	15	0.8
	0.0053	18	15	9.7	15	0.8
	0.0056	18	15.2	10	15	0.8
	0.006	18	15.5	10.3	15	0.8
	0.0062	18	15.6	10.4	15	0.8
	0.0065	18	15.9	10.6	15	0.8
	0.0068	18	16.1	10.9	15	0.8
	0.0072	18	16.3	11.1	15	0.8
	0.0075	18	16.5	11.3	15	0.8
	0.0078	18	16.7	11.5	15	0.8
