Tlmiaci/rezonančný kondenzátor série WST (axiálny typ)

Vlastnosti:

Utesnené mylarovou páskou a epoxidovým náterom spomaľujúcim horenie

Pocínovaný medený drôt, pohodlná inštalácia

Neinduktívna štruktúra, nízka ESL, malá ESR, vysoký impulzný prúd, vysoká nosnosť DV / DT, vysoký tlak, nízka strata, nízky nárast teploty, dlhá životnosť atď.

Kontaktuj Nás PDF na stiahnutie

Zdieľať:

Predchádzajúci：Tlmiaci/rezonančný kondenzátor série WSB (v krabici)ĎALŠÍ：Snubber kondenzátor série WSL pre IGBT (Lug Terminals)

Typické aplikácie:

GTO Snubber

Široko používaný vo výkonových elektronických zariadeniach, keď je špičkové napätie, ochrana absorpcie špičkového prúdu

Špecifikácia

Implementovaný štandard	GB/T 17702, IEC61071
Klimatická kategória	40/85/21
Menovité napätie	1200V.DC~8000V.DC
Rozsah kapacity	0,068μF～3μF
Tolerancia kapacity	±5% (J), ±10% (K)
Test napätia medzi svorkami	1,5U _n /10S
Izolačný odpor	≥5 000 s (100 V, 1 min, 20 ℃)

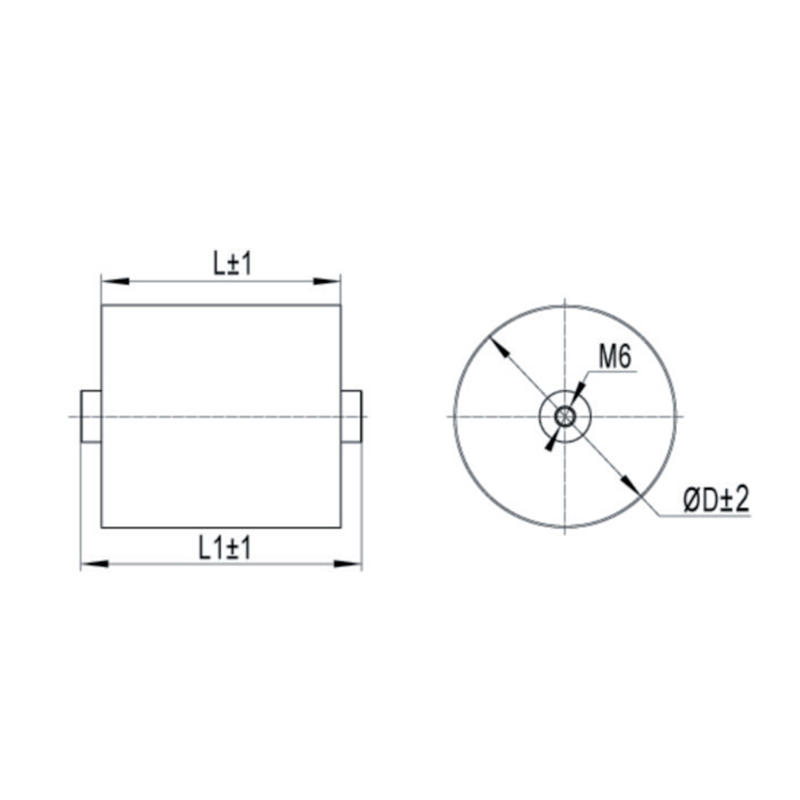

Rozmery(mm)

CN (μF)	Rozmer (mm)			ESL (nH)	DV/DT (V/μs)	(A)	ja _max @40 ℃ 10 kHz (A)
CN (μF)	ΦD	L	L1	ESL (nH)	DV/DT (V/μs)	(A)	ja _max @40 ℃ 10 kHz (A)
Un=3000 V.DC
0.22	35	44	52	25	1100	242	30
0.33	43	44	52	25	1000	330	35
0.47	51	44	52	22	850	399	45
0.68	61	44	52	22	800	544	55
1	74	44	52	20	700	700	65
1.2	80	44	52	20	650	780	75
Un=6000 V.DC
0.22	43	60	72	25	1500	330	35
0.33	52	60	72	25	1200	396	45
0.47	62	60	72	25	1000	470	50
0.68	74	60	72	22	900	612	60
1	90	60	72	22	800	900	75
Un=7000 V.DC
0.22	45	57	72	25	1100	242	30
0.68	36	80	92	28	1000	680	25
1	43	80	92	28	850	850	30
1.5	52	80	92	25	800	1200	35
1.8	57	80	92	25	700	1260	40
2	60	80	92	23	650	1300	45
3	73	80	92	22	500	1500	50
Un=8000 V.DC
0.33	35	90	102	30	1100	363	25
0.47	41	90	102	28	1000	470	30
0.68	49	90	102	28	850	578	35
1	60	90	102	25	800	800	40
1.5	72	90	102	25	700	1050	45
2	83	90	102	25	650	1300	50
